Os registros de gaveta em liga de cobre para instalações de saneamento
Redação

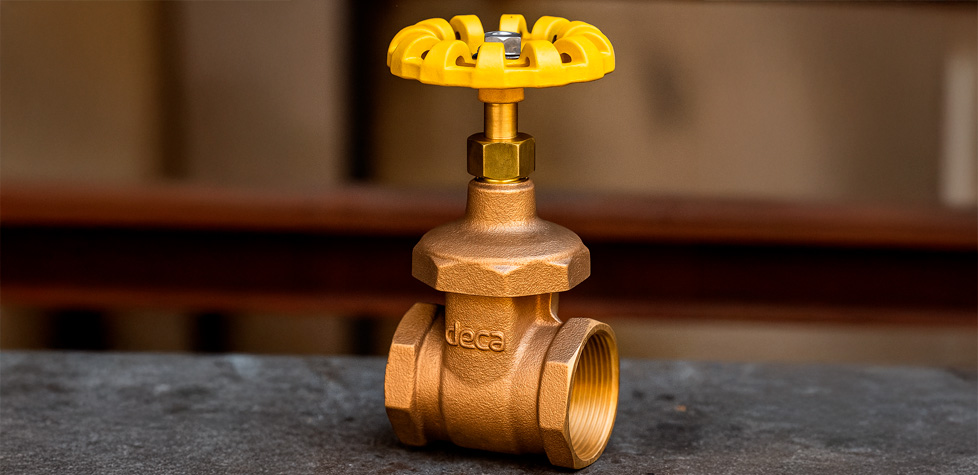

O registro de gaveta é um dispositivo hidráulico utilizado para interromper totalmente o fluxo de água em uma instalação, sendo importante para a realização das manutenções ou reparos em encanamentos, permitindo fechar a água de um circuito específico sem afetar o restante da instalação. Ele atua como uma gaveta que se abre ou fecha, controlando a passagem da água. Os parâmetros normativos fixam as condições mínimas exigíveis para a fabricação e o recebimento de registros de gaveta em ligas de cobre PN 16, com roscas conforme a NBR NM-ISO 7-1, destinados a instalações hidráulicas em saneamento. Estas exigências obrigatórias se referem à qualidade e faixas de resultados em que o registro de gaveta deve se situar quando submetido aos exames visual e dimensional e aos ensaios de estanqueidade, de resistência mecânica ao torque de montagem, de resistência mecânica ao torque de operação, de resistência ao uso e verificação do alinhamento.
Da Redação –
O registro de gaveta é utilizado em instalações hidráulicas de saneamento, destinado à interrupção ou abertura da passagem de água. Constitui-se de um corpo no interior do qual uma cunha, ou gaveta, se desloca acionada por uma haste não ascendente, para fechar ou abrir totalmente a passagem de água. O castelo é uma peça acoplada ao corpo e que contém a haste de acionamento e sistema de vedação e o corpo é uma peça inteiriça, oca, com parede aproximadamente constante, com três orifícios externos, sendo dois furos de rosca interna, equivalente ao diâmetro nominal de rosca, coaxiais para entrada ou saída, e um terceiro orifício, com rosca interna métrica, onde é montado o castelo.
O corpo possui no centro a sede de assentamento da cunha ou gaveta que é uma peça móvel que se encaixa no centro do corpo do registro de gaveta que interrompe, quando fechada, a passagem do fluxo de água. O elemento de vedação destina-se a promover a vedação entre o castelo e a haste.
O diâmetro nominal de rosca (DNR) é um simples número que serve como designação para projeto e para classificar, em dimensões, quanto à intercamb...
Artigo atualizado em 06/08/2025 04:05.
