Saúde e segurança no trabalho: legislação, as NBR e a ISO 45001 (Parte V)

A adoção de um sistema de gestão de saúde e segurança no trabalho (SST) se destina a permitir que uma organização forneça locais de trabalho seguros e saudáveis, evite lesões e problemas de saúde relacionados ao trabalho e melhore continuamente o seu desempenho em SST.

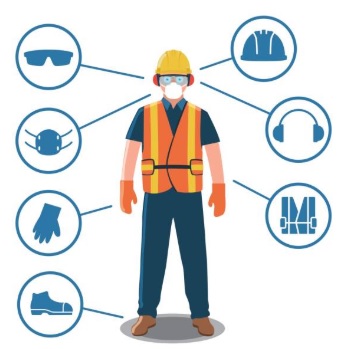

sst2Hayrton Rodrigues do Prado Filho

Em relação aos riscos dos espaços confinados, quaisquer áreas não projetada para ocupação humana contínua, nestes locais existem meios limitados de entrada e saída ou uma configuração interna que possa causar aprisionamento ou asfixia em um trabalhador e na qual a ventilação é inexistente ou insuficiente para remover contaminantes perigosos e/ou deficiência/ enriquecimento de oxigênio que possam existir ou se desenvolver ou conter um material com potencial para engolfar/afogar um trabalhador que entrar no espaço.

O espaço confinado “não perturbado” é uma característica técnica do espaço confinado, definida no cadastro com os riscos inerentes ao local, antes de o trabalhador adentrar neste espaço. As medidas de controle de riscos são norteadas pela permissão de entrada e trabalho (PET). O espaço confinado “perturbado” é uma característica da alteração ocasionada pela (s) atividade (s) que será (ão) executada (s) no interior do espaço confinado, sua dinâmica de evolução de riscos associada aos riscos presentes no espaço confinado “não perturbado”.

Neste caso, as medidas de controle de riscos são baseadas na análise preliminar de risco (APR). O espaço confinado simulado é um espaço confinado representativo em tamanho, configuração e meios de acesso para o treinamento do trabalhador, simulando as condições reais e que não apresenta riscos à sua segurança e saúde.

A NBR 16577 de 03/2017 – Espaço confinado — Prevenção de acidentes, procedimentos e medidas de proteção estabelece os requisitos para identificar, caracterizar e reconhecer os espaços confinados, bem como para implantar o sistema de gestão de forma a garantir, permanentemente, a segurança e a saúde dos trabalhadores que interagem, direta ou indiretamente, nestes espaços durante a realização de trabalhos no seu interior.

Pode-se definir uma atmosfera de risco como a condição em que a atmosfera, em um espaço confinado, possa oferecer riscos ao expor os trabalhadores ao perigo de morte, incapacitação, restrição da habilidade para autorresgate, lesão ou doença aguda causada por uma ou mais das seguintes causas: gás, vapor ou névoa inflamável em concentrações superiores a 10% do seu limite inferior de explosividade (LIE), do(s) material(ais) previamente identificados; poeira em uma concentração no ambiente de trabalho que exceda o seu limite inferior de explosividade (LIE).

E-book: Saúde e segurança no trabalho (SST): legislação, as NBR e a ISO 45001

Autor: Hayrton Rodrigues do Prado Filho

SUMÁRIO

PREFÁCIO

A falta de prevenção de lesões no trabalho pode ocasionar degenerações e até incapacitações, nos casos mais graves

Capítulo I – O contexto do acidente na SST

Capítulo II – Os requisitos da ISO 45001

Capítulo III – Os conceitos de perigo e de risco na SST

Capítulo IV – Os termos e as definições existentes na ISO 45001

Capítulo V – A consulta e a participação dos trabalhadores nos programas de SST

Capítulo VI – A informação documentada na SST

Capítulo VII – A importância dos Equipamentos de Proteção Individual (EPI) na SST

Capítulo VIII – Avaliando os perigos dos locais de trabalho

Capítulo IX – O planejamento e o controle operacional na SST

Capítulo X – A terceirização na SST

Capítulo XI – A avaliação de desempenho em SST

Capítulo XII – A melhoria contínua em SST

Capítulo XIII – As responsabilidade dos gestores em SST

Anexo – A ISO 45001 traduzida

Para comprar o e-book, envie um e-mail para hayrton@uol.com.br e receberá as instruções para receber o livro. Preço: R$ 150,00.

As misturas de poeiras combustíveis com ar podem sofrer ignição dentro de suas respectivas faixas de explosividades, as quais são definidas pelo limite inferior de explosividade (LIE) e o limite superior de explosividade (LSE). O LIE está geralmente situado entre 20 g/m³ e 60 g/m³, em condições normais de temperatura e pressão (CNTP), ao passo que o LSE se situa entre 2 kg/m³ e 6 kg/m³ (nas mesmas CNTP). Caso as concentrações de poeiras puderem ser mantidas fora dos seus limites de explosividade, as explosões serão evitadas.

Os seguintes fatores influenciam o processo de combustão/explosão: partículas em suspensão no ar; partículas de tamanho conveniente ao processo de combustão; ar (oxigênio) presente no meio ambiente; fonte de ignição de potência adequada para iniciar o processo de combustão; umidade relativa do ar; e geometria do espaço confinado.

As camadas de poeiras, diferentemente dos gases e vapores, não são diluídas por ventilação geral diluidora, após o vazamento ter cessado. Insuflar ar aumenta a dispersão da poeira no ambiente, acentuando a suspensão do material e, consequentemente, propiciando o seu processo de combustão.

Camadas de poeiras podem sofrer turbulência inadvertida e se espalharem, pelo movimento de equipamentos de transporte, deslocamento de pessoas, insuflação de ar, funcionamento de máquinas, etc. A ventilação local exaustora (VLE), para a remoção de contaminantes no interior do espaço confinado, é recomendada em atividades que possam gerar poeiras, névoas, gases, vapores, fumos, etc., e no ponto de origem, antes que estes atinjam a zona respiratória do trabalhador.

Uma atmosfera pobre em oxigênio, em que a concentração de oxigênio está abaixo de 19,5% (v/v) pode ser problema e uma atmosfera rica em oxigênio em que a concentração de oxigênio está acima de 23% (v/v). O percentual de oxigênio aceitável em espaços confinados é de 19,5% a 23% de VOL, desde que a causa da redução ou enriquecimento de O2 seja conhecida.

É importante observar que presença de outros gases tóxicos ou inertes em baixas concentrações, porém perigosas, podem não alterar a leitura do sensor de oxigênio de modo significativo. O limite de tolerância – definido como a concentração atmosférica de qualquer substância cujo valor máximo está determinado na NR 15 do Ministério do Trabalho ou em recomendação mais restritiva (ACGIH), e que possa resultar na exposição do trabalhador acima do limite de tolerância.

São muitos os requisitos se aplicam aos espaços confinados. Assim, devem ser eliminadas quaisquer condições que torne insegura a operação de abertura no momento anterior à remoção de um vedo, tampa ou tampão de entrada; elaboração de procedimento de controle de energias perigosas relacionadas ao espaço confinado, mediante identificação, bloqueio e sinalização; em casos de trabalho em atmosfera IPVS ou potencialmente capaz de atingir níveis de atmosfera IPVS, os trabalhadores devem estar treinados para utilizar os equipamentos de proteção individual (EPI) e principalmente os equipamentos de proteção respiratória (EPR) que garantam a sua saúde e integridade física; para seleção, uso, inspeção, manutenção, higienização, guarda e descarte de EPR, e utilização de ar comprimido respirável, devem ser seguidas todas as normativas contidas no Programa de Proteção Respiratória (PPR), recomendações, seleção e uso de respiradores, não se atendo apenas a esses tópicos como também para condições em atmosferas IPVS; a ventilação é aplicável a todos os espaços confinados e o método deve ser selecionado através de critérios técnicos para cada caso. (veja tabela abaixo)

sst8

Os métodos podem ser ventilação geral diluidora (VGD) e ventilação local exaustora (VLE) ou a combinação de ambas. Certificar-se de que o ventilador tem a capacidade necessária para as trocas de ar recomendadas. O dimensionamento do exaustor/insuflador a ser utilizado deve levar em conta o número de trocas de ar necessárias dentro do espaço confinado para que se atinjam as condições mínimas para a execução dos trabalhos, em condições seguras, dentro de um tempo desejado.

Se uma atmosfera perigosa for detectada durante a entrada no espaço confinado, as seguintes medidas devem ser tomadas: o espaço deve ser analisado para determinar como a atmosfera perigosa se desenvolveu, registrando os dados; o empregador, ou seu preposto, deve verificar se o espaço confinado está seguro para entrada e garantir que as medidas que antecedem a entrada tenham sido tomadas e consignadas na permissão de entrada e trabalho (PET).

São tipos de espaços confinados (não se limitando a estes): vasos, colunas, tanques, silos, casa de bombas, caixas d’água, cisternas, torres, galerias subterrâneas, forros técnicos, caldeiras, vasos de pressão, reatores, tanques de combustível, vagões, valas, trincheiras, diques, contêineres, tubulões, caixas de inspeção, túneis, dutos de ventilação, câmaras, fornos, asas de avião, compartimento de cargas, trocadores de calor, cárter, porões e outros.

Todos os espaços confinados devem ser adequadamente sinalizados, identificados e isolados, para evitar que pessoas não autorizadas adentrem estes locais. O cadastro de espaço confinado do tipo “não perturbado” deve conter no mínimo as seguintes informações: volume em metros cúbicos (m³); número de entradas, acessos ou “bocas de visita”; dimensão, geometria e forma de acessos; fatores de riscos; medidas de controle desses riscos; e plano de salvamento.

A análise preliminar de risco para espaço confinado do tipo “perturbado”, que envolva utilização de produtos inflamáveis, deve ser cuidadosamente estudada devido ao risco de incêndio/explosão, de acordo com as características dos produtos que serão utilizados. Deve-se analisar a Ficha de Informação e Segurança de Produto Químico (FISPQ) dos produtos químicos, observando-se as propriedades físico-químicas a seguir: densidade, LIE ou LEL, ponto de fulgor e a temperatura de ignição.

Quanto ao controle de entrada em espaços confinados, deve ser desenvolvido e implantado um programa por escrito, contemplando a permissão de entrada. Este programa deve estar disponível para o conhecimento dos trabalhadores, seus representantes autorizados e órgãos fiscalizadores.

Se o empregador, ou seu preposto, decidir que os trabalhadores contratados e subcontratados não podem entrar no espaço confinado, o empregador deve tomar todas as medidas efetivas para evitar que estes trabalhadores entrem no espaço confinado.

Antes de um trabalhador entrar em um espaço confinado, a atmosfera interna deve ser verificada pelo supervisor de entrada, com um instrumento de leitura direta, calibrado e verificado antes do seu uso, adequado para trabalho em áreas potencialmente explosivas, intrinsecamente seguro, protegido contra emissões eletromagnéticas ou interferências de radiofrequências para as seguintes condições: concentração de oxigênio , sendo que o percentual de oxigênio aceitável é de 19,5 % a 23 % de VOL, desde que a causa da redução ou enriquecimento de O2 seja conhecida e a presença de outros gases tóxicos ou inertes em concentrações perigosas podem não alterar a leitura do sensor d e O2; gases e vapores inflamáveis presentes ou passiveis de serem originados no espaço confinado perturbado; contaminantes do ar potencialmente tóxicos presentes ou passíveis de serem originados no espaço confinado perturbado.

O registro dos dados supracitados deve ser documentado pelo empregador, ou seu preposto, e estar disponível para os trabalhadores que adentrem o espaço confinado. Um programa de entrada em espaço confinado deve ser estabelecido, com as seguintes finalidades: manter permanentemente um procedimento de permissão de entrada que contenha a permissão de entrada, arquivando-a; implantar as medidas necessárias para prevenir as entradas não autorizadas; identificar e avaliar os riscos dos espaços confinados, antes da entrada dos trabalhadores; providenciar treinamento periódico para os trabalhadores envolvidos com espaços confinados sobre os riscos a que estão expostos, medidas de controle e procedimentos seguros de trabalho; manter por escrito os deveres dos supervisores de entrada, dos vigias e dos trabalhadores autorizados, com os respectivos nomes e assinaturas; implantar o serviço de emergências e salvamento, com equipe treinada e dotada de equipamentos em perfeitas condições de uso, mantendo-o sempre disponível quando da realização de atividades em espaços confinados; providenciar exames médicos admissionais, periódicos, de mudança de função, de retorno ao trabalho e demissionais, com emissão dos respectivos atestados de saúde ocupacional, bem como abordar os exames complementares, requisitados pelo médico do trabalho e previstos no Programa de Controle Médico de Saúde Ocupacional (PCMSO), de acordo com a avaliação de cada espaço confinado.

Dessa forma, deve-se desenvolver e implementar os meios, procedimentos e práticas necessárias para operações de entradas seguras em espaços confinados, incluindo no mínimo os seguintes tópicos: manter o espaço confinado devidamente sinalizado e isolado, providenciando o controle dos riscos mapeados para proteger os trabalhadores que nele entrarão; implementar travas e bloqueios, quando houver necessidade; proceder à avaliação da atmosfera quanto à presença de gases ou vapores inflamáveis ou tóxicos e a concentração de oxigênio.

Antes de efetuar a avaliação da atmosfera, realizar teste de resposta do equipamento de detecção de gases. Também, deve-se proceder à avaliação da atmosfera quanto à presença de poeiras, quando reconhecido o risco; purgar, inertizar, neutralizar, lavar ou ventilar o espaço confinado, para eliminar ou controlar os riscos presentes no meio ambiente de trabalho; proceder à avaliação de riscos atmosféricos, físicos, químicos, biológicos, ergonômicos e mecânicos que garantam a segurança dos trabalhadores.

No reconhecimento e avaliação de espaços confinados, a seguinte metodologia deve ser implementada: reconhecer os espaços confinados existentes, cadastrando-os e sinalizando-os; restringir e controlar o acesso a todo e qualquer espaço confinado; considerar que operações nas superfícies de grãos são extremamente perigosas e que a entrada e movimentação de trabalhadores sobre massa de grãos ou materiais que ofereçam riscos de engolfamento, soterramento, afogamento e sufocamento são proibidas, salvo quando garantidas, por meio de análise de riscos e adoção de medidas de caráter coletivo e/ou individual comprovadamente efetivas. Deve ser mantida a sinalização específica na entrada do local de armazenamento, constando os seus riscos e a proibição de acesso.

Igualmente, deve-se garantir a divulgação da localização e da proibição de entrada em espaço confinado para todos os empregados, próprios ou terceirizados; designar e capacitar as pessoas que têm obrigações ativas nas operações de entrada, relacionando os deveres de cada trabalhador; verificar as condições nos espaços confinados para determinar se as condições de entrada são seguras. Por fim, deve-se monitorar continuamente o interior dos espaços confinados onde os trabalhadores autorizados estiverem em atividade.

Para o planejamento e controle operacional, conforme determina a ISO 45001, a organização deve planejar, implementar, controlar e manter um processo (s) necessário (s) para atender aos requisitos do sistema de gestão de SST e implementar as ações determinadas na Seção 6 para: estabelecer critérios para o processo; implementar o controle de um processo (s) de acordo com os critérios; manter e reter informação documentada na medida do necessário, para ter confiança de que um processo (s) foi (foram) realizado (s) conforme o planejado; adaptar o trabalho aos trabalhadores.

Em locais de trabalho com multiempregadores, a organização deve coordenar as partes relevantes do sistema de gestão de SST com as outras organizações. Para eliminar perigos e reduzir riscos de SST, deve-se estabelecer, implementar e manter um processo para a eliminação de perigos e redução de risco de SST, utilizando a seguinte hierarquia de controles: eliminar os perigos; substituir por processos, operações, materiais ou equipamentos menos perigosos; utilizar controles de engenharia e reorganização do trabalho; utilizar controles administrativos, incluindo treinamento; utilizar equipamento de proteção individual (EPI) adequado. Em muitos países, requisitos legais e outros requisitos incluem o requisito de  que o equipamento de proteção pessoal (EPI) seja fornecido sem custo para os trabalhadores.

A organização deve estabelecer um processo (s) para a implementação e controle de mudanças temporárias e permanentes planejadas, que impactam o desempenho de SST, incluindo: novos produtos, serviços e processos, ou mudanças em produtos, serviços e processos existentes, incluindo: local de trabalho e arredores; organização do trabalho; condições de trabalho; equipamentos; força de trabalho; mudanças nos requisitos legais e outros requisitos; mudanças no conhecimento ou informações sobre perigos e riscos de SST; desenvolvimento de conhecimento e tecnologia.

A organização deve analisar as consequências de mudanças não intencionais, tomando medidas para mitigar quaisquer efeitos adversos, conforme necessário. As mudanças podem resultar em riscos e  oportunidades.

A organização deve estabelecer, implementar e manter um processo (s) para o controle de aquisição de produtos e serviços, a fim de assegurar a sua conformidade com seu sistema de gestão de SST. A organização deve coordenar seu(s) processo (s) de aquisição com seus contratados, a fim de identificar perigos e avaliar e controlar os riscos de SST decorrentes de: atividades e operações contratadas que impactam a organização; atividades e operações da organização que impactam nos trabalhadores contratados; atividades e operações contratadas que impactam outras partes interessadas no local de trabalho.

A organização deve assegurar que os requisitos de seu sistema de gestão de SST sejam atendidos pelos contratados e seus trabalhadores. O(s) processo (s) de aquisição da organização deve(m) estabelecer e aplicar critérios de saúde e segurança ocupacional para a seleção de contratados. Pode ser útil incluir os critérios de saúde e segurança ocupacional para a seleção de contratados nos documentos de contratação.

Mais um exemplo do que pode ser feito em relação aos equipamentos, no caso os riscos das prensas hidráulicas. São equipamentos utilizados na conformação e corte de materiais diversos, onde o movimento do martelo (punção) é proveniente de um sistema hidráulico (cilindro hidráulico) ou de um sistema mecânico em que o movimento rotativo é transformado em linear através de sistemas de bielas, manivelas ou fusos.

As prensas mecânicas excêntricas e similares de engate por chaveta não podem permitir o ingresso das mãos ou dos dedos dos operadores na zona de prensagem, devendo adotar as seguintes proteções na zona de prensagem: ser enclausuradas, com proteções fixas ou operar somente com ferramentas fechadas. As prensas hidráulicas, prensas mecânicas excêntricas com freio/embreagem e seus similares devem adotar as seguintes proteções na zona de prensagem: ser enclausuradas; operar somente com ferramentas fechadas; possuir comando bimanual com simultaneidade e autoteste conjugado com cortina de luz com autoteste.

É condição de risco grave e iminente o ingresso das mãos e dedos do trabalhador na zona de prensagem sem as proteções definidas. As prensas que têm sua zona de prensagem enclausurada ou utilizam somente ferramentas fechadas podem ser acionadas por pedal com atuação elétrica, pneumática ou hidráulica, desde que instalados no interior de uma caixa de proteção. Para atividades de forjamento a morno e a quente, podem ser utilizados os pedais dispostos no caput deste item, sem a exigência de enclausuramento da zona de prensagem.

As prensas mecânicas excêntricas e similares com freio/embreagem devem dispor de válvula de segurança que impeça o seu acionamento acidental. Todas as prensas devem possuir calço de segurança, para travar o martelo nas operações de troca das ferramentas, nos seus ajustes e manutenções, a serem adotados antes do início dos trabalhos.

O calço deve ser pintado de amarelo e dotado de interligação eletromecânica, conectado ao comando central da máquina de forma a impedir, quando removido de seu compartimento, o funcionamento da prensa. Nunca devem ser utilizados com a prensa em funcionamento, para sustentar o peso do martelo.

Nas situações onde não seja possível o uso do calço de proteção ou um de seus componentes, devem ser adotadas medidas alternativas, que garantam o mesmo resultado, sob orientação e responsabilidade do profissional responsável. As transmissões de força, como polias, correias e engrenagens, devem ter proteção fixa, integral e resistente, através de chapa ou outro material rígido, que impeça o ingresso das mãos e dedos. Nas prensas excêntricas mecânicas deve haver proteção fixa, integral e resistente das bielas e das pontas de seus eixos. As prensas e equipamentos similares devem ser submetidos a revisões periódicas, cujo prazo será estabelecido no plano de manutenção da máquina, em função da utilização e informações do fabricante.

A NBR 16579:2017 – Prensas hidráulicas — Requisitos de segurança estabelece os requisitos e as medidas de segurança que devem ser aplicados por projetistas (conforme definido na NBR ISO 12100:2013, 6.2), fabricantes e fornecedores de prensas hidráulicas para processamento de metal a frio ou parcialmente de material constituído de metal frio. Aplica-se às prensas cujo objetivo de aplicação original é o processamento de metal a frio e, da mesma forma, a serem utilizadas para o processamento de outros materiais (como papelão, produto sintético, borracha ou couro) e pó metálico.

Aplica-se aos equipamentos auxiliares que são parte integrante da prensa. Com relação aos equipamentos de segurança de sistemas de fabricação integrados que utilizem prensas, ver também a ISO 11161. Esta norma não se aplica às máquinas cujo objetivo principal é cortar chapa com guilhotina; unir elementos de fixação, por exemplo, rebitar, grampear ou pontear; dobrar ou curvar; endireitar; puncionar; extrudar; forjar ou estampar por queda; compactar pó metálico; puncionar perfis, por exemplo, na indústria da construção; enfardar. Esta norma se aplica a todas as máquinas fabricadas após a sua publicação.

Esta norma aplica-se às prensas hidráulicas conforme definido em 3.10: máquina construída ou projetada para transmitir energia por movimento linear entre as ferramentas por meios hidráulicos para propósito de trabalhar (por exemplo, conformação, formação) metal a frio ou outros materiais entre as ferramentas. Tal energia é produzida por pressão hidrostática. No escopo estão indicados os perigos abrangidos nesta norma.

Adicionalmente, as máquinas devem atender à NBR ISO 12100 para os perigos que não estiverem cobertos por esta norma. Nas normas tipo A e tipo B existem diretrizes adicionais, sobre as quais há referências no texto (ver Seção 2). Figuras devem ser interpretadas meramente como exemplos e não como interpretação única válida do texto. A Tabela abaixo é uma lista dos perigos significativos e suas respectivas áreas perigosas normalmente associadas a uma prensa hidráulica. Como parte da avaliação de riscos, o projetista deve verificar se a lista de perigos da tabela é completa e aplicável à prensa sob análise.

Perigos significativos, áreas de perigo, medidas preventivas

sst9

O uso previsto compreende a utilização a que se destina a máquina em conformidade com as indicações dadas pelo fabricante, ou ainda a utilização que o projeto, a fabricação e o modo de funcionamento da máquina evidenciam como usual. A utilização prevista compreende também o respeito às instruções técnicas expressas principalmente no manual de instruções, considerando o mau uso razoavelmente previsível.

Em relação ao mau uso razoavelmente previsível, convém prestar particular atenção aos seguintes comportamentos, quando se realiza a apreciação de riscos: o comportamento anormal previsível que resulta de uma falta de atenção e no que é resultado do mau uso deliberado da máquina; o comportamento reflexo de uma pessoa em caso de mau funcionamento de incidente, de falha, etc., durante a utilização da máquina; o comportamento resultante da intenção de aplicar o menor esforço possível durante o cumprimento de uma tarefa; para determinadas máquinas, em particular para máquinas de uso não profissional, o comportamento previsível de certas pessoas, como as crianças ou as pessoas deficientes, evitando-se assim que os operadores, devido a algum tipo de limitação, sejam levados a improvisar modos de utilização ou técnicas de intervenção perigosas.

Os requisitos contidos nesta norma consideram o uso previsto conforme definido na NBR ISO 12100:2013, 3.23. Esta norma considera o acesso à prensa por todos os lados com os perigos abordados na Seção 4, estabelecendo as medidas de segurança para o operador e outras pessoas expostas. Esta norma foi elaborada observando os princípios básicos da legislação vigente.

Pode-se definir uma prensa hidráulica como uma máquina construída ou projetada para transmitir energia por movimento linear entre as ferramentas por meios hidráulicos para propósito de trabalhar (por exemplo, conformação, formação) metal a frio ou outros materiais entre as ferramentas.

Tal energia é produzida por pressão hidrostática. A listagem de perigos contida na tabela 1 é o resultado de uma avaliação de risco realizada conforme a NBR ISO 12100 para todas as prensas hidráulicas abrangidas por esta norma.

As medidas técnicas e as informações ao usuário contidas nas Seções 5 e 7 e nos Anexos A, B, C, E e F são baseadas na apreciação de riscos e eliminam ou reduzem os efeitos decorrentes dos perigos nela identificados. A avaliação de risco prevê o acesso por todos os lados, ciclos (golpes), movimentos inesperados e involuntários e a queda do martelo por gravidade. Riscos para o operador e outras pessoas que possam ter acesso às áreas de perigo estão identificados, levando em consideração todos os perigos que possam surgir durante a vida útil da prensa.

A avaliação de risco abrange uma análise das consequências de uma falha do sistema de comando. Adicionalmente, o usuário desta norma, por exemplo, projetista, fabricante ou fornecedor, deve conduzir uma avaliação de risco de acordo com a NBR ISO 12100, com especial atenção para: a finalidade do uso da prensa, incluindo a manutenção, troca de ferramenta e limpeza, além de prever o seu mau uso; e a identificação dos perigos significativos relacionados com a prensa.

As prensas hidráulicas tratadas por esta norma abrangem, em sua dimensão, desde máquinas pequenas e rápidas para fabricação de peças pequenas com somente um operador, até máquinas grandes, relativamente lentas, com vários operadores e peças grandes e complexas. Os métodos ou medidas a serem implementadas para eliminar os perigos significativos, ou para reduzir os riscos a eles associados, estão detalhados nesta subseção da seguinte maneira: considerações de projeto básico para os principais componentes de prensas ou sistemas proteção de segurança contra perigos mecânicos na área de ferramentas, nos diferentes modos de produção (ver 5.3); proteção contra perigos devido ao sistema de controle ou monitoramento de falha de componentes (ver 5.4); proteção de segurança contra perigos que podem acontecer durante a preparação de ferramentas, ciclo de testes da produção da ferramenta (try-out), manutenção e lubrificação (ver 5.5); proteção de segurança contra outros perigos (ver 5.6 a 5.8); as prensas devem atender aos requisitos e/ou medidas de segurança contidos nas subseções seguintes.

Alguns riscos de menor gravidade, não tratados nesta norma, devem ser consultados na NBR ISO 12100. Quando existir o risco de um acidente (força de 150 N ou mais), devem ser tomadas medidas para evitar a queda não intencional do martelo por gravidade, durante a produção com alimentação ou retirada automática ou manual (ver Tabelas 2 e 3). Esta queda pode ocorrer por falha do sistema hidráulico, por falha mecânica ou por falha do comando elétrico.

O risco deve ser evitado por: um dispositivo de retenção mecânico que suporte o peso do martelo e da parte superior da ferramenta, ou um dispositivo de retenção hidráulico conforme definido em 5.2.1.2, ou uma combinação de uma válvula de retenção hidráulica única e um dispositivo de retenção mecânico. Os dispositivos de retenção devem operar automaticamente e devem atuar sempre que o martelo estiver parado e for possível ao operador acessar a área de ferramenta.

Quando não for utilizado um dispositivo de retenção mecânico e existir o risco de acidente pela queda do martelo por gravidade, os dispositivos de retenção hidráulica devem ser constituídos de: dois cilindros separados de retenção ou retorno, cada qual com válvula de retenção na posição superior, capazes de segurar independentemente o martelo; ou duas válvulas hidráulicas de retenção, estando uma das quais instaladas o mais próximo possível da saída do cilindro, utilizando, para tanto, uma tubulação flangeada ou soldada, e capazes de sustentar o peso do martelo.

Em prensas construídas exclusivamente para: operação automática; utilização com ferramentas fechadas; utilização com proteções fixas; utilização com velocidade de fechamento lenta e um dispositivo de atuação intermitente (ver 5.3.18), deve ser utilizada uma válvula hidráulica de retenção ou um dispositivo mecânico de retenção, como um mínimo. Quando existir o perigo de acidente (força superior a 150 N) através da queda do martelo por gravidade, nos trabalhos de reparos ou para outras intervenções necessárias entre as partes das ferramentas, exceto na alimentação manual normal, deve ser prevista a inserção de um dispositivo de retenção mecânico, como, por exemplo, um calço.

O risco de acidentes não existe entre as ferramentas de uma prensa de curso ascendente (ver 3.25), contudo este pode existir abaixo da ferramenta móvel. O dispositivo deve ser intertravado com o comando da prensa de tal forma que um ciclo de fechamento não possa ser realizado enquanto o dispositivo encontrar-se em posição de proteção e o martelo da prensa estiver retido na posição superior (ver NBR 14154). Em prensas com curso de abertura maior que 500 mm e uma profundidade da mesa de mais de 800 mm, o dispositivo deve estar fixado permanentemente e integrado na prensa.

Se um dispositivo integrado, quando ativo, não puder ser facilmente visto da posição dos operadores, deve existir uma indicação clara adicional da posição do dispositivo. Quando o dispositivo de travamento contra queda por gravidade estiver sendo utilizado como proteção durante a produção e estiver mecanicamente conectado à proteção principal e a sua remoção for necessária por motivo de manutenção, deve então ser fornecido e utilizado um dispositivo de retenção mecânica adicional, que possa ser posicionado manualmente.

Em sistemas hidráulicos, o movimento controlado de descida do martelo por gravidade pode ser uma característica construtiva intencional para facilitar o fechamento rápido das ferramentas. Neste caso, a totalidade do óleo do cilindro de sustentação do martelo deve passar através da válvula principal ou das válvulas em um sistema redundante e monitorado (ver R & M Tabela 2). Os sistemas hidráulicos que incluem acumuladores de pressão devem assegurar uma despressurização quando a unidade geradora de pressão for desconectada da fonte de energia; a energia acumulada não pode permitir a possibilidade de um novo golpe.

Caso isto não seja possível, as partes do circuito mantido sob pressão devem ser fornecidas com uma válvula de alívio manual adicionalmente a outros dispositivos requeridos pelas normas e regulamentações sobre acumuladores (válvulas de alívio, manômetros, etc.) e conter uma advertência bem clara (como uma placa de advertência) sobre o perigo. O circuito deve estar protegido por válvulas limitadoras de pressão que não podem ser reguláveis sem o uso de ferramentas; além disso, as válvulas devem estar reguladas para uma pressão que não pode ultrapassar 10 % da máxima pressão operacional.

Para prensas de movimento descendente, devem ser tomadas medidas para proteção do cilindro e componentes que retêm fluido na parte inferior do cilindro contra danos devido à intensificação de pressão. Uma válvula de alívio utilizada para este fim deve ser de acionamento direto, lacrada e travada contra regulagem não autorizada e deve ser ajustada para uma pressão de pelo menos 10 % acima da máxima pressão operacional, de forma que somente abra em caso de falha.

Os componentes protegidos por esta válvula devem ser projetados de tal forma a suportar a pressão que a válvula está ajustada. A válvula de alívio deve ser construída de modo que, caso ocorra uma única ruptura da mola, o espaço entre as espiras permaneça menor que a espessura do fio da mola. A mola deve ser guiada de modo que a função de alívio da válvula seja mantida.

Em sistemas pneumáticos, quando as válvulas ou outras partes do sistema de comando necessitarem de lubrificação, devem ser previstas instalações automáticas de lubrificação visíveis para injetar óleo na tubulação de ar de forma adequada. Quando forem instalados silenciadores, estes devem ser fornecidos e montados de acordo com as orientações do fabricante das válvulas para sua utilização em sistemas de segurança e não podem afetar as funções de segurança. Devem ser instalados separadores de condensado (purgadores). O sistema elétrico deve estar de acordo com a IEC 60204-1 em sua totalidade.

O projetista de uma prensa deve considerar se os limites da alimentação de energia, das condições físicas do ambiente, bem como as condições operacionais de alguns componentes, são diferentes daqueles indicados na IEC 60204-1:2005, 4.3 e 4.4. Caso sejam diferentes, a escolha dos componentes relevantes deve ser realizada de acordo com estes requisitos. A parada de emergência deve funcionar como categoria de parada 0 (ver IEC 60204-1:2005, 9.2.5.4 e 5.4.6.2).

Comandos bimanuais devem estar de acordo com o modo de produção: golpe individual, alimentação e retirada manual conforme 5.3.16 e Tabela 2, e conforme 5.5.7 para preparação, manutenção e lubrificação. As interfaces de operação e controles montados na prensa devem atender no mínimo ao grau de proteção IP 54 (ver IEC 60204-1:2005, 10.1.2). Painéis e caixas de passagem devem atender no mínimo ao grau de proteção IP 54 (ver IEC 60204-1:2005,11.3).

A identificação de outros condutores, exceto do condutor neutro ou condutor de proteção, deve estar de acordo com a seleção mencionada na IEC 60204-1:2005, 13.2.4. As proteções intertravadas sem sistema de bloqueio, proteções intertravadas com comando de acionamento sem dispositivo de bloqueio, proteções intertravadas de abertura antecipada sem sistema de bloqueio, ESPE utilizando AOPD e dispositivos de comando bimanual devem ser posicionados de maneira que o operador não tenha tempo de alcançar a zona de perigo antes que qualquer movimento perigoso na área de ferramenta tenha cessado.

O cálculo da distância de segurança deve ser baseado no tempo de resposta total de parada da prensa e na velocidade do movimento do operador. Ver NBR ISO 13855 e Anexo A. Os sistemas de controle devem conter funções de segurança projetadas de tal forma que permitam o movimento no curso da prensa somente após o comando de rearme, nas seguintes situações: após a alteração do modo de operação; após o fechamento de uma proteção de segurança com intertravamento; após o acionamento manual do rearme do sistema de segurança; após a queda da alimentação de energia; após a queda de pressão no sistema hidráulico; após a atuação do dispositivo de proteção da ferramenta ou de detector de peças; após a remoção do dispositivo de retenção mecânica com intertravamento.

Quando a prensa oferece mais de um modo de operação (por exemplo, ciclo individual, ajuste, ciclo automático), seleção de dispositivos para início de ciclo (por exemplo, comandos bimanuais ou pedais) ou uso de sistema de segurança para prensas (por exemplo, na frente ou atrás e na frente e atrás), então devem ser utilizadas chaves seletoras.

O projeto deve assegurar total isolamento do circuito para cada posição que não estiver sendo utilizada, por contatos com acionamento positivo ou por dispositivo com monitoramento e redundância. Nenhuma operação pode ser possível enquanto a chave seletora não estiver em uma posição definida. Quando a chave seletora for acionada, um sistema de bloqueio deve impedir todo e qualquer início de operação.
